Tempat Letak Teka-teki Standard
Saiz Kereta
• Panjang Maks (mm): 5300
• Lebar Maks (mm): 2050
• Tinggi (mm): 1550/2050
• Berat (kg): Kurang daripada atau sama dengan 2350
Kelajuan Mengangkat: 4.5m/min
Kelajuan Beralih: 8.0m/min
Kaedah Kawalan: Butang/Kad IC
Tempat Letak Kenderaan Standard mempunyai konfigurasi 2 lapisan, 3 lajur, direka untuk memaksimumkan kepadatan tempat letak kereta dalam ruang terhad. Menduduki tapak tempat letak kereta standard (lebih kurang.50m2), ia memuatkan 5 kenderaan - kapasiti hampir dua kali ganda berbanding tempat letak kenderaan flat konvensional.
Ciri-ciri Utama
Akses Fleksibel
Palet-lapisan bawah meluncur secara mendatar untuk mencipta laluan menegak untuk-turunan lapisan atas;
Platform aras atas-diangkat melalui rantai atau tali dawai, dengan kawalan PLC automatik membolehkan perolehan semula dalam 50–60 saat.
Jaminan Keselamatan
Perlindungan tiga kali ganda: kunci pencegahan jatuh mekanikal- + penderia fotoelektrik + hentian kecemasan;
Pengesanan kedudukan kenderaan dan penggera anti-sipi-beban memastikan gagal-operasi selamat.
Pengerahan Pantas
Struktur keluli pasang siap untuk pemasangan luar/ruang bawah tanah;
Tiada kejuruteraan awam diperlukan; penempatan selesai dengan cepat.

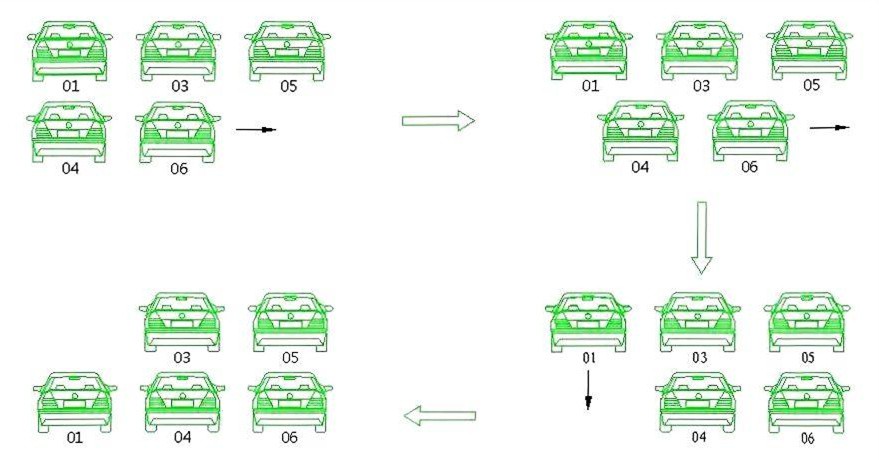

Prinsip Kerja
Peralatan menggunakan pengangkatan papan kereta aras- kedua dan pergerakan mendatar papan kereta-aras pertama untuk merealisasikan akses kepada kereta. Papan kereta atas boleh digerakkan ke atas dan ke bawah di bawah tindakan mekanisme pengendalian, papan kereta bawah boleh digerakkan ke kiri dan ke kanan, mekanisme pengendalian boleh bergerak ke kiri atau kanan, naik dan turun; tingkat bawah mempunyai ruang kosong, papan kereta aras pertama-bergerak ke kiri atau ke kanan untuk menukar ruang, dan mekanisme pengendalian boleh dialihkan ke ruang kosong untuk mengeluarkan papan kereta dan diturunkan ke aras bawah untuk mengambil kereta itu. Kereta di papan bawah boleh terus dipandu keluar. Sistem tempat letak kereta boleh digabungkan secara fleksibel menjadi satu baris atau berbilang baris.
Spesifikasi Teknikal
|
Jenis Produk |
Tempat Letak Teka-teki Standard |
|
|
Saiz Kereta |
Panjang Maks (mm) |
5300 |
|
Lebar Maks (mm) |
2050 |
|
|
Tinggi (mm) |
1550/2050 |
|
|
Berat (kg) |
Kurang daripada atau sama dengan 2350 |
|
|
Kapasiti Kenderaan |
(2n-1) unit Di mana n ialah kuantiti lajur |
|
|
Motor Angkat |
2.2kw |
|
|
Motor Beralih |
0.2kw |
|
|
Kelajuan Mengangkat |
4.5m/min |
|
|
Kelajuan Beralih |
8.0m/min |
|
|
Kaedah Memandu |
Motor-didorong, Mengangkat Rantai atau Tali Dawai |
|
|
Kaedah Kawalan |
Butang/Kad IC |
|
|
Bekalan Kuasa |
Tiga-fasa 380V 50Hz |
|

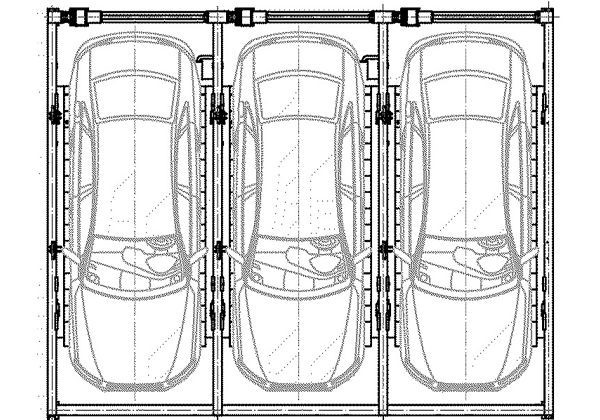

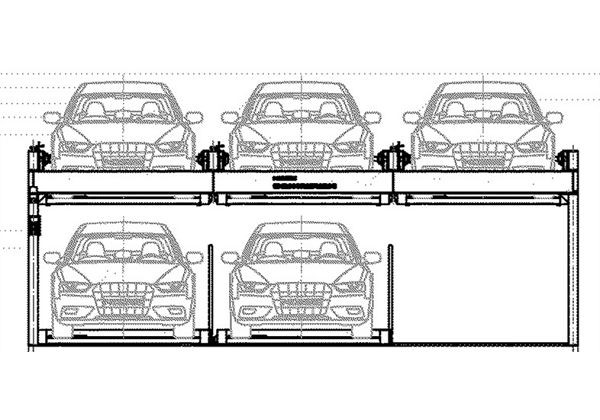

Unjuran Ortografik

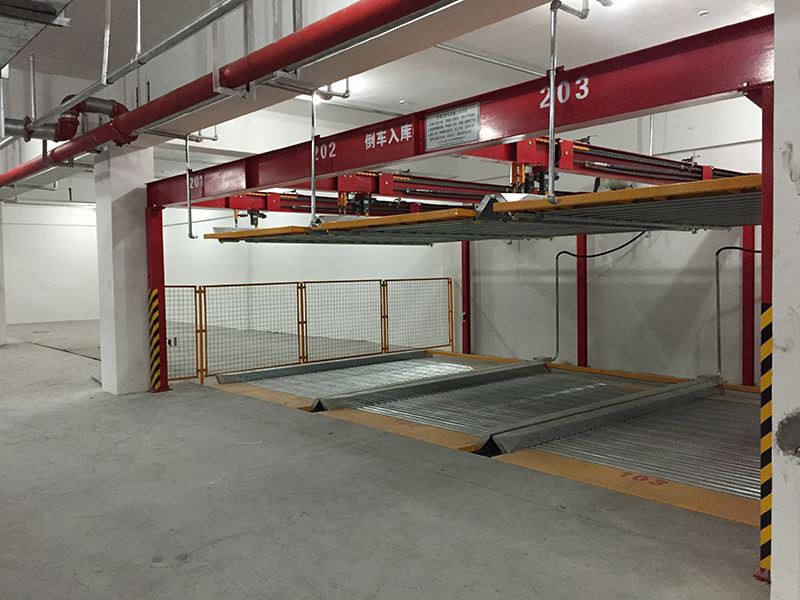

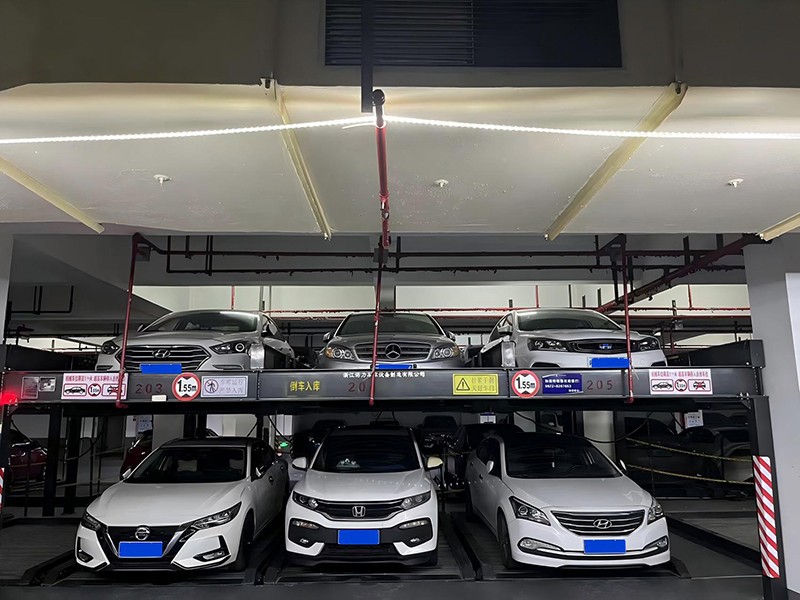

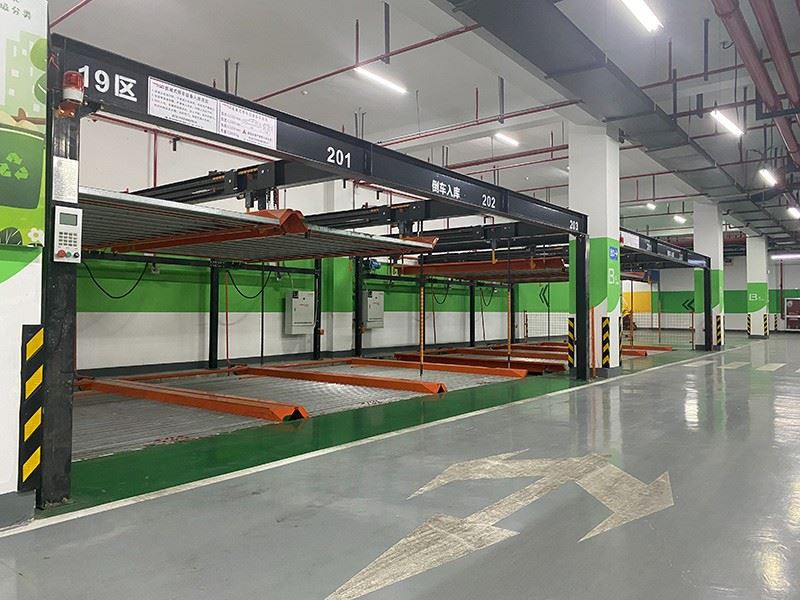

Paparan Produk
Adegan yang Berlaku
Di atas tanah
Sesuai untuk keadaan di mana terdapat ruang di atas tanah, tetapi tempat letak kereta tidak mencukupi, seperti tempat letak kereta terbuka, persegi, dll.
Bawah tanah
Sesuai untuk pusat bandar dengan ruang tanah yang terhad.
Pit-dilekapkan
Sesuai untuk kedua-dua ruang tanah sedia ada dan keperluan pembangunan bawah tanah.
